قابلیت تولید دقیق برای سیستم های هسته سیم داخلی
تولید یک هسته سیم داخلی با عملکرد بالا فقط در مورد مواد نیست بلکه در مورد نحوه ساخت آن است.در Phidix، سيستم توليد ما از استانداردهاي IATF 16949 پيروي مي کند، و مطمئن مي شود که هر متر کابل با استانداردهاي سختگیرانه براي سيستم هاي کنترل ميكانيكي در خودرو، راه آهن، کشاورزی،و کاربردهای صنعتی.
این صفحه نشان می دهد که چگونه توانایی های ما فراتر از تولید پایه هستند آنها نشان دهنده تعهد ما به ایمنی، ثبات و دقت حرکت هستند.
IATF 16949: ستون فقرات سیستم کیفیت ما
ما افتخار می کنیم که تحت سیستم کیفیت خودرو IATF 16949 کار می کنیم که این امکان را فراهم می کند:
• ردیابی کامل فرآیند (از مواد اولیه تا حلقه نهایی)
• کنترل کیفیت آماری در مورد تحمل کشش و قطر
• اسناد و داده های بازرسی بر اساس مجموعه
• سیستم ردیابی صفر نقص با یکپارچگی طولانی مدت
چه برای موتورسیکلت های بزرگ و چه برای نمونه های کنترل یکبار مصرف کنید، فرآیند ما عملکرد تکراری و کیفیت تضمین شده را تضمین می کند.
خلاصه ای از فرآیند تولید اصلی
| قدم |
توضیحات |
| طراحی سیم |
کنترل قطر با دقت بالا با استفاده از فولاد ضد زنگ مقاوم به خوردگی (304/316L). |
| سنگ شکن |
با تحمل سخت به شکل 1x7، 1x19، 7x7، 7x19 |
| پیش فشار |
کشش اولیه رو از بین میبره، کابل رو تحت بار ثابت میکنه. |
| پوشش (اختیاری) |
PTFE، HDPE، یا زین پوشش برای مبارزه با اصطکاک و خوردگی. |
| بازرسی در خط |
قطر، سطح، پیچ پیچ و خواص کششی در هر مرحله تایید شده است. |
| برش و بسته بندی سفارشی |
برش به طول، پیچیده، یا آماده برای مونتاژ کابل. |
اقدامات کنترل کیفیت
| نوع آزمایش |
هدف |
| تست کشش |
تاييد ميکنه که قدرتش با مشخصات طراحي مطابقت داره |
| آزمون خستگی |
عملکرد را در طول چرخه حرکت تأیید می کند |
| تحمل قطر |
±0.02mm یا محکم تر بر اساس مشخصات |
| یکنواختی رشته |
از فرسایش یا لرزش نامتناسبی جلوگیری می کند |
تمام تست ها در گزارش های دیجیتالی QC در هر دسته ثبت می شوند.
قابلیت های سفارشی سازی
ما تخصیص کامل را برای تطابق با نیازهای سیستم خاص ارائه می دهیم:
• ساختار رشته: 1x7 / 1x19 / 7x7 / 7x19 / جامد
• دقت طول: تحمل برش به طول ± 0.5mm
• پایان سطح: خام، پوشش PTFE، پوشش Zine، پوشش پلیمر
• بسته بندی: تحویل در جعبه ای به صورت کویل، رول یا بخش
مشتریان OEMهمچنین ممکن است از علامت گذاری لیزر سریالی یا کد ردیابی دسته درخواست کند.
ادغام از انتهای به انتهای با مجموعه های کنترل
هسته های سیم داخلی ما طوری طراحی شده اند که به صورت یکپارچه در:
• کابل های فشار
• کابل های دوردست گاز / خفه کننده
• مجموعه های کنترل خنک کننده و تهویه
• ماژول های اکتور چند کابل
اگر شما در حال ادغام هسته های سیم داخلی در سیستم های فشار بالا و فرکانس بالا هستید، ما همچنین می توانیم خدمات لوله های بیرونی، لوازم جانبی و خدمات پایان را تحت همان دامنه کیفیت IATF ارائه دهیم.

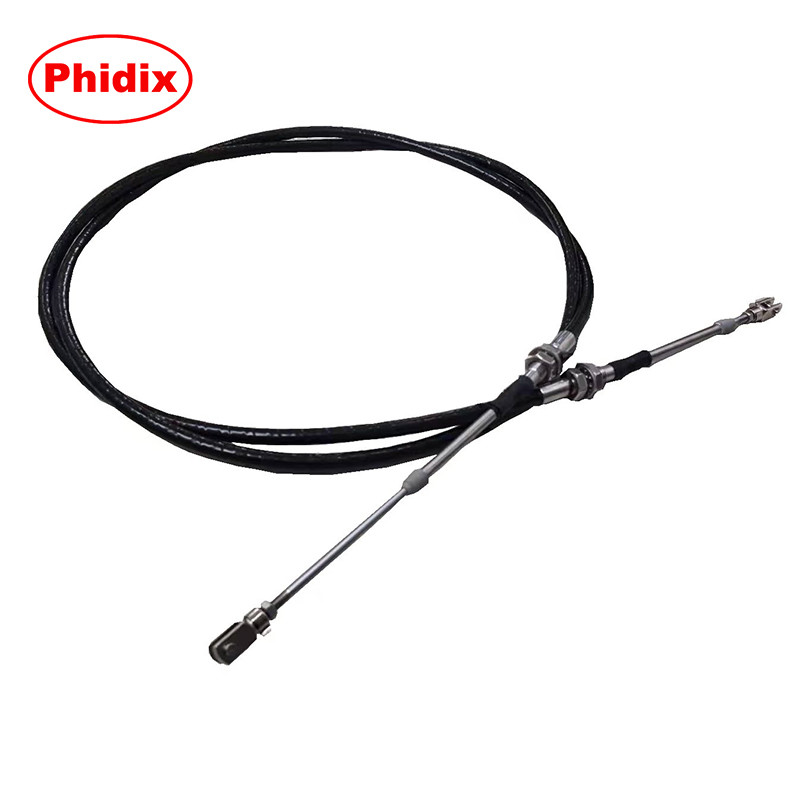

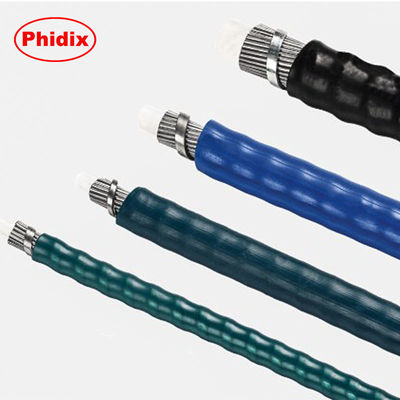

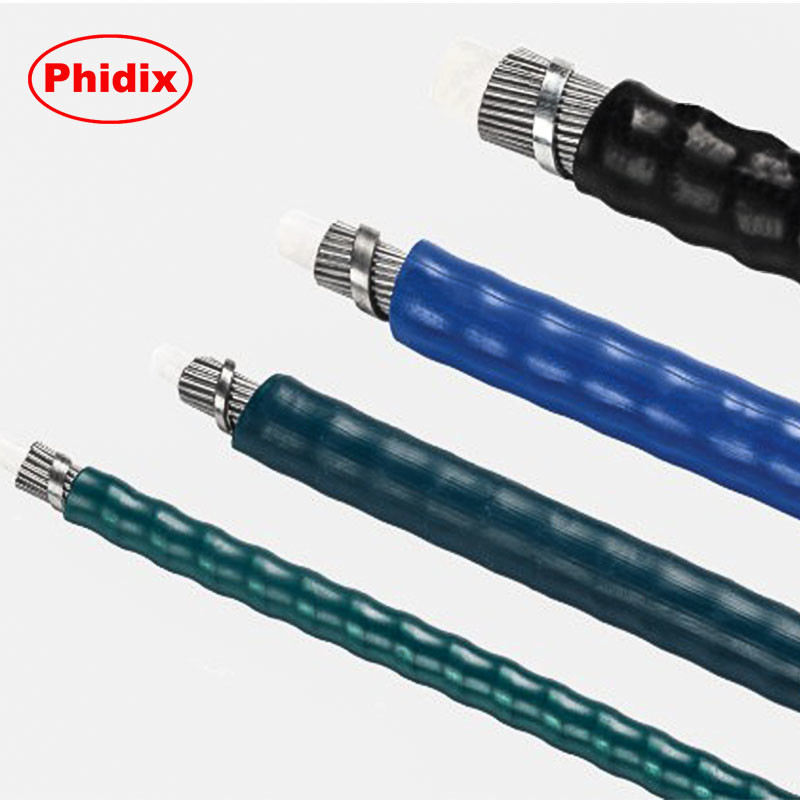

نمونه ای از کابلهای داخلی و خارجی تولید شده توسط Phidix
اعتباربخشی توسط متخصص
فرآیند ما بر اساس دستورالعمل های زیر است:
•راهنمای طراحی کنترل حرکت کابلیبرای هندسه ی رشته بندی، ثبات کششی
•راهنمای بازدارنده ایمنی CMAبرای کنترل خستگی و مدیریت طولانی شدن دائمی
این ها تضمین می کنند که سیستم کنترل شما نه تنها کار خواهد کرد بلکه دوام خواهد آورد.
صفحات فنی مرتبط
•راهنمای انتخاب هسته سیم داخلی
•حالت شکست و طراحی پیشگیرانه
از پشتیبانی مهندسی استفاده کنید
نیاز به یک راه حل هسته ای داخلی برای چاپ دارید؟ نقشه ها یا مشخصات خود را به اشتراک بگذارید و تیم مهندسی ما در عرض 48 ساعت بازخورد امکان پذیر، نمونه ها و توصیه های کامل DFM را ارائه می دهد.
