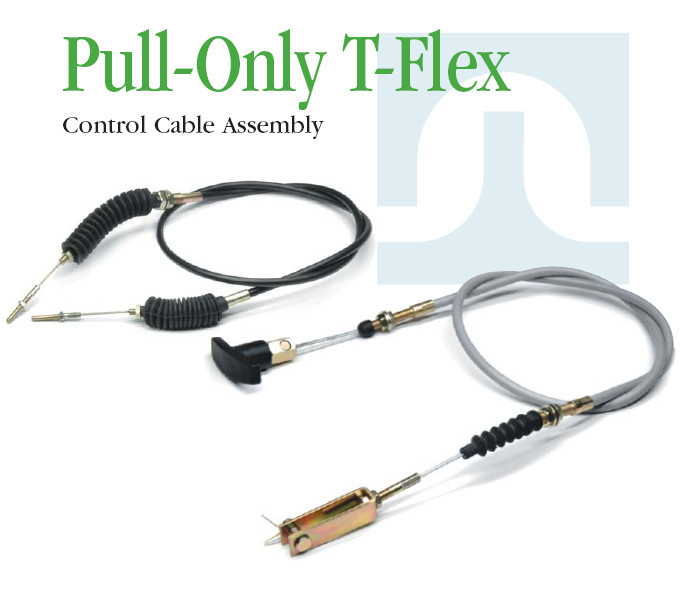

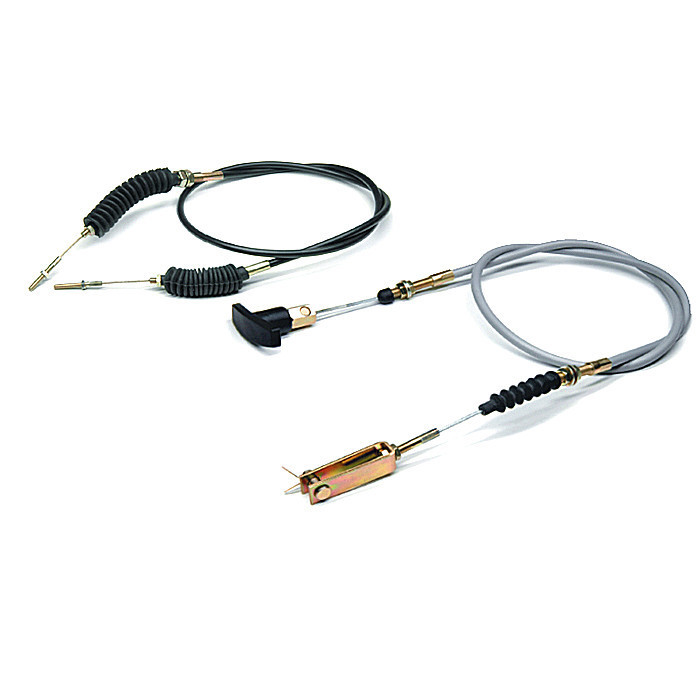

کابل کنترل T-Flex که فقط با کشیدن استفاده می شود
کابل های کنترل T-Flex Phidix® برای کنترل حرکت فقط با کشیدن طراحی شده اند، با هسته فولاد کربن کشش بالا و پوشش بیرونی مقاوم ساخته شده اند.ما مشخصات فنی کلیدی و نقشه های ابعاد را برای پشتیبانی از ادغام سیستم، تصمیمات مهندسی و پیکربندی های سفارشی ارائه می دهیم.
مشخصات کلیدی
| ویژگی |
مشخصات |
| محدوده ضربه |
1.0" 3.0" (25 76 میلی متر) |
| حداقل شعاع خم |
5 اینچ (127 میلی متر) |
| ظرفیت حمل |
تا 3000 پوند |
| قطر درب بیرونی |
7.5 میلی متر (معمولاً) |
| هسته کابل |
رشته فولاد کربن با کشش بالا |
| مواد پوشش |
اولی پروپیلن (استانداردی) / پلاستیک با دمای بالا |
| محدوده دما |
-54°C تا +110°C (-65°F تا 185°F) |
برای کاربردهای با بار بالا و انحراف کم، کابل های T-Flex حتی تحت ارتعاش و اجرای مکرر عملکرد دقیق را حفظ می کنند.
لوازم جانبی پایانی سازگار
کابل های کنترل T-Flex از انواع مختلف نصب پایینی پشتیبانی می کنند که هر کدام برای سیستم های مختلف نصب مناسب هستند:
• نوک ها: ساقه های رشته دار برای حرکت مستقیم اهرم
• شکافها و یوگ ها: برای اتصال مبتنی بر پیوند
• دکمه ها / چشم ها / سر های توپ: پانل یا نصب چرخش
• آستین های پیچ خورده یا سر: ثبات ساختار پشتیبانی
دانلود نقشه کامل مناسب Pull_Only_T_Flex.pdf
نقشه های فنی
در زیر نمودار ابعاد گزینه های تثبیت کابل T-Flex و پیکربندی های نصب رایج است.
• پایان آستین پیچ خورده
• پایان کلیوس با ساقه رشته دار
توجه: برای مشخصات ابعاد کامل در تمام انواع لوازم، راهنمای فنی کامل ما را دانلود کنید.
نیاز به مشخصات فنی سفارشی دارید؟
ما را به ضربه، بار، دمای عملیاتی، و سبک اتصال خود را.مهندسان ما براي برنامه ي شما يه کابل با کشش مناسب طراحي ميکنن
با فديکس تماس بگيربرای کمک های مهندسی یا مدل های CAD.
