کابل کنترل چرخشی فقط کششی – سری بدون قفل Phidix
این صفحه مروری رسمی بر کابل‌های کنترل چرخشی بدون قفل درجه صنعتی Phidix ارائه می‌دهد.
برای گزینه‌های سفارشی‌سازی یا پیکربندی فولاد ضد زنگ، لطفاً از صفحه سفارشی‌سازی کابل چرخشی.
کابل کنترل چرخشی چیست؟

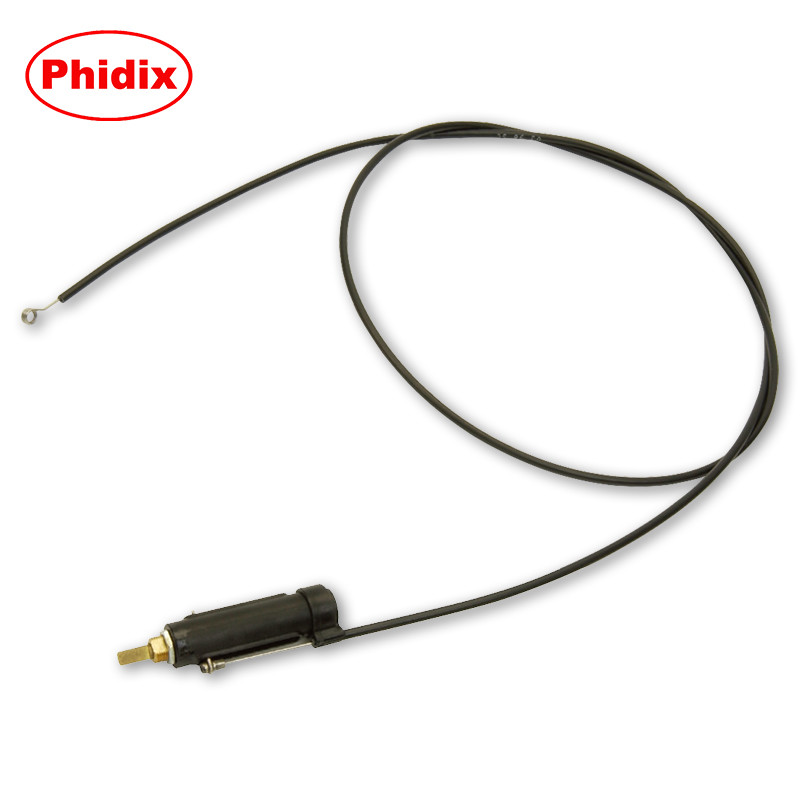

کابل کنترل چرخشی Phidix ورودی چرخشی (معمولاً تا 270 درجه) را به حرکت خطی تبدیل می‌کند و امکان فعال‌سازی از راه دور سیستم‌های مکانیکی را فراهم می‌کند—بدون پیچیدگی الکترونیک یا هیدرولیک.
این کابل بدون قفل است، به این معنی که آزادانه و بدون ضامن یا نگهدارنده برمی‌گردد. این برای کنترل‌های دستی HVAC، شیرهای بخاری، دمپرها، قطع‌کننده‌های دریایی و سایر کاربردهایی که حرکت صاف و کششی مورد نیاز است، ایده‌آل است.
اصل کارکرد اصلی: چرخش 270 درجه = 1.5 اینچ حرکت خطی

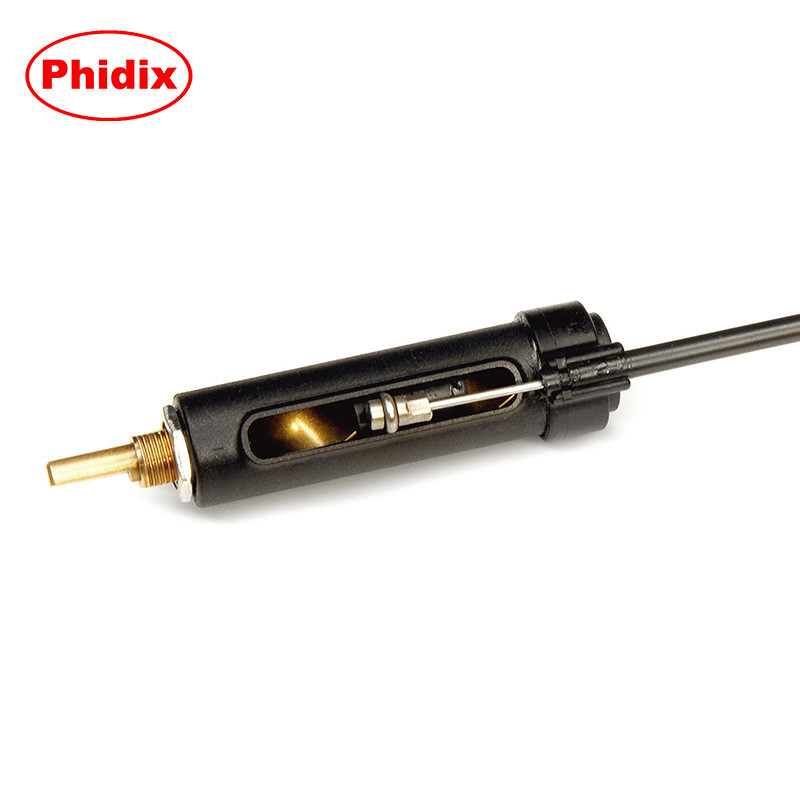

در داخل، کابل دارای یک هسته داخلی انعطاف‌پذیر سیم‌پیچ مارپیچی است که در داخل یک مجرای تقویت‌شده قرار دارد. دسته چرخشی یک شفت ورودی (CW یا CCW) را می‌چرخاند و سیم داخلی را به حرکت در می‌آورد تا حداکثر 1.5 اینچ کورس خطی در خروجی ایجاد کند.
یک شماتیک ساده:
ورودی چرخشی → خروجی خطی
این طراحی انتقال محکم، حداقل لقی و حرکت دقیق را برای سیستم‌هایی که نیاز به کنترل از راه دور اما مکانیکی دارند، تضمین می‌کند.
چرا کنترل چرخشی مکانیکی را به جای فعال‌سازی الکترونیکی انتخاب کنیم؟
| ویژگی |
کابل چرخشی مکانیکی |
عملگر الکترونیکی |
| پیچیدگی سیم‌کشی |
هیچ |
نیاز به سیم‌کشی و برق دارد |
| تحمل خرابی |
همیشه امکان لغو دستی وجود دارد |
ممکن است به ابزارهای تشخیصی نیاز داشته باشد |
| مقاومت در برابر محیط |
گرد و غبار، لرزش، رطوبت را تحمل می‌کند |
اغلب به محفظه نیاز دارد |
| نگهداری |
جایگزینی ساده |
ممکن است به تکنسین خدمات نیاز داشته باشد |
کابل‌های چرخشی Phidix برای محیط‌های ناهموار و محدود از نظر فضا ایده‌آل هستند که در آن سادگی و قابلیت اطمینان بیش از اتوماسیون اهمیت دارد.

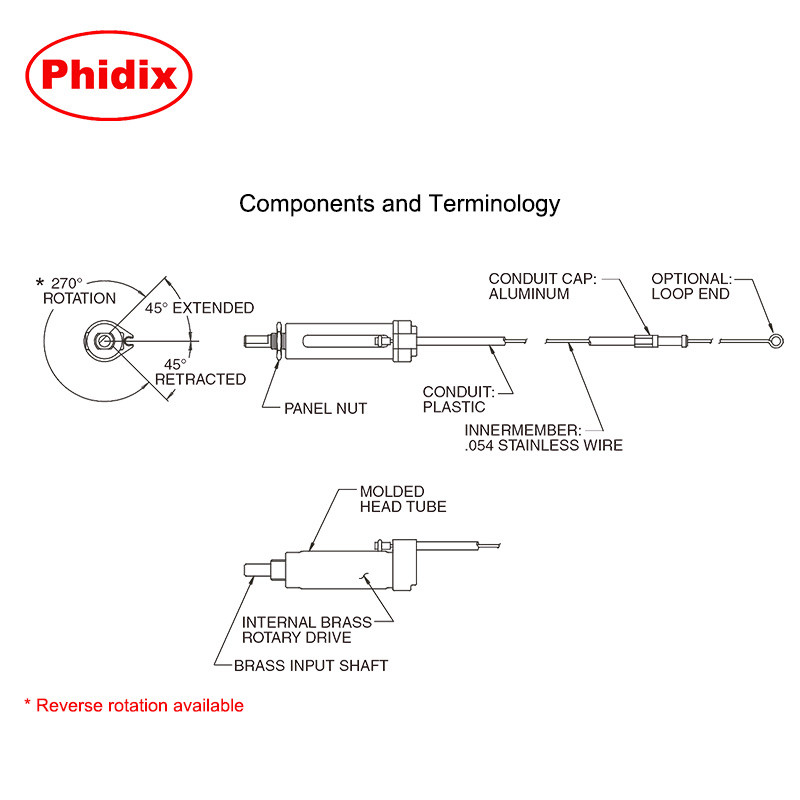

ترکیب ساختاری و مواد
• شفت ورودی: برنج (استاندارد); CW یا CCW موجود است

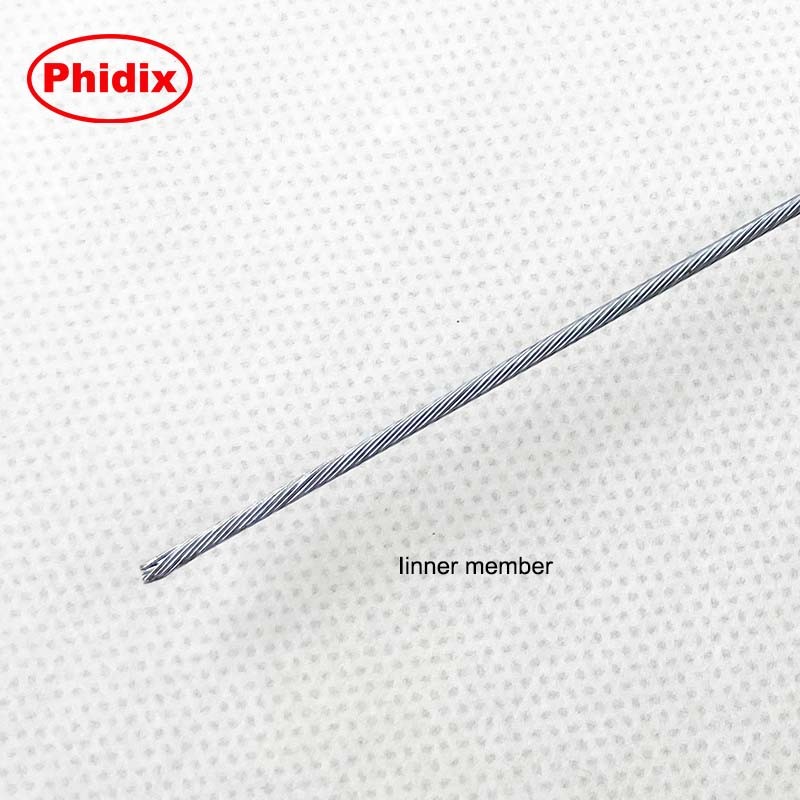

• سیم داخلی: هسته فولادی ضد زنگ 1x7
• محفظه: پلاستیک تقویت‌شده با رزوه نصب
• انتهای خروجی: گل میخ توپی، حلقه یا اتصالات میله سفارشی
رزوه نصب: M12 x 1.0 یا 3/8-24 UNF
فنر برگشتی: اختیاری برای برنامه‌هایی که به نیروی بازنشانی نیاز دارند

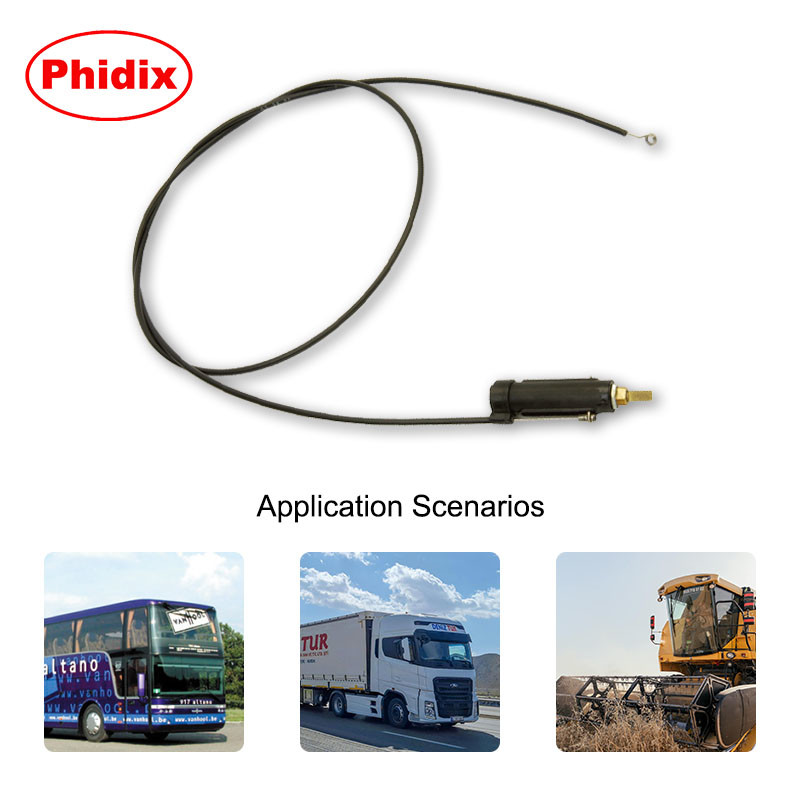

کاربردهای رایج
| کاربرد |
موارد استفاده |
| سیستم‌های HVAC |
عملکرد دریچه یا دمپر دستی |
| وسایل نقلیه تجاری |
کنترل شیر بخاری در کابین |
| موتورهای دریایی |
اهرم‌های خاموش، کنترل چوک |
| ماشین‌آلات کشاورزی |
عملکرد اتصال محصور |
این کابل اغلب در دکمه‌های چرخشی نصب شده روی پنل ادغام می‌شود و نیرو را به اجزای چند فوت دورتر منتقل می‌کند—حتی از طریق مسیریابی منحنی.

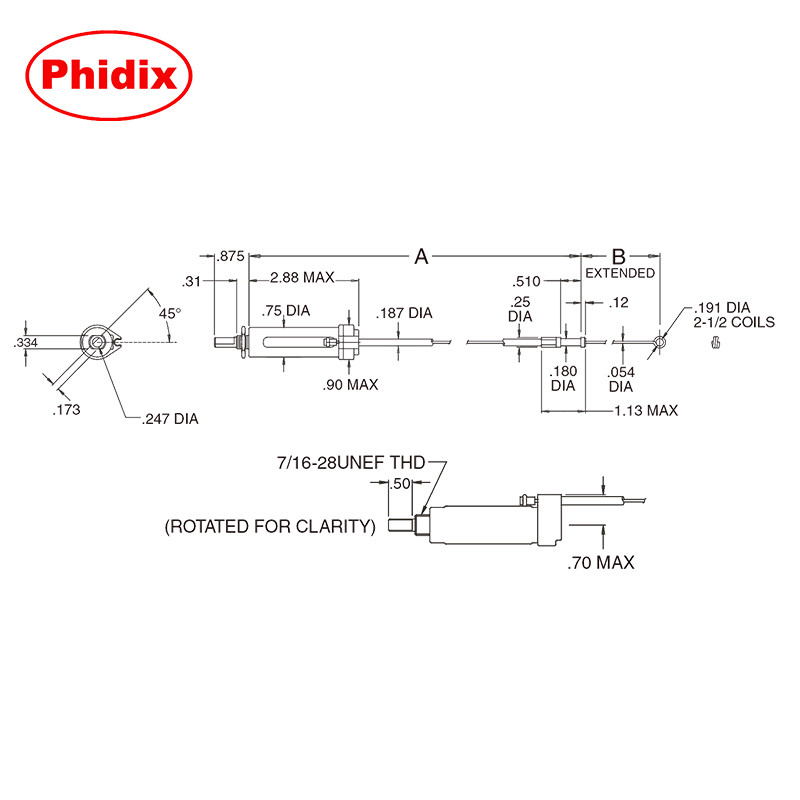

مشخصات فنی
| پارامتر |
مقدار |
| کورس حرکت |
1.5" (± 0.1") |
| زاویه ورودی |
270 درجه ± 10 درجه |
| طول کابل |
12" – 72" (قابل تنظیم) |
| محدوده دما |
–30 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد |
| شفت ورودی |
برنج یا فولاد ضد زنگ |
| رابط رزوه |
3/8-24 UNF یا M12 |
به محدوده حرکت، رزوه یا مواد متفاوتی نیاز دارید؟ مشاهده گزینه‌های سفارشی →
سوالات متداول
س: آیا این کابل برگشت‌پذیر است؟
بله. می‌توان آن را برای چرخش ورودی CW یا CCW پیکربندی کرد.
س: آیا می‌توان کابل را در داشبوردهای محدود نصب کرد؟
مطمئناً. محفظه انعطاف‌پذیر و شفت رزوه شده آن، نصب روی پنل را در محفظه‌های تنگ آسان می‌کند.
س: حداقل مقدار سفارش چقدر است؟
ما هم نمونه‌های اولیه با حجم کم و هم اجراهای دسته‌ای در سطح OEM ارائه می‌دهیم. برای جزئیات با ما تماس بگیرید.
س: آیا می‌توانم کورس حرکت طولانی‌تر یا عملکرد دو سر را درخواست کنم؟
آنها تحت پیکربندی‌های سفارشی در دسترس هستند. برای جزئیات به صفحه سفارشی‌سازی مراجعه کنید.
درخواست قیمت یا تطبیق نقاشی
اگر در حال طراحی یک رابط کنترل پنل یا جایگزینی یک عملگر چرخشی قدیمی هستید، Phidix می‌تواند قطعات منطبق را ارائه دهد یا بر اساس مشخصات طراحی کند.
