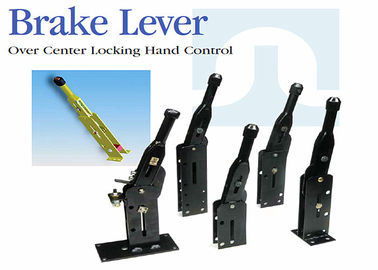

بیش از مرکز قفل کردن لوله کنترل دستی مقاوم در برابر خوردگی برای تجهیزات صنعتی
[ توصيف محصول ]
اهرم های ترمز پارک ما عملکرد، کیفیت و عمر خدمات برتر را برای طراح و کاربر ارائه می دهند. اهرم دارای دو موقعیت متمایز است، بیش از مرکز و خاموش، که تقریباً 90 درجه از یکدیگر فاصله دارند.وجود دارد هیچ ratcheting برای محدود کردن سفر و یا باز کردن ثانویه مورد نیاز برای کار. یک اتصال بار 4130 گرمایی درمان شده ترکیبی عالی از ویژگی های دوام و قابلیت اطمینان را فراهم می کند. یک دکمه تنظیم یکپارچه اجازه می دهد تا برای تنظیم تنش اولیه کابل، سفر،و برای جبران فرسایش سیستمپیکربندی های نصب شده در سمت یا فلنج برای سازگاری بیشتر در دسترس هستند. اهرم ورودی و صفحات جانبی دارای رنگ آمیزی یا رنگ الکترو استاتیک هستند.و تمام اجزای دیگر برای مقاومت در برابر خوردگی پوشش داده شده اندیک دکمه مقاوم به دستکاری برای جلوگیری از تنظیم غیر مجاز و یک سوئیچ مقاوم به آب و هوا در موقعیت خاموش، هر دو به عنوان گزینه در دسترس هستند.اهرم ها با سخت افزار مورد نیاز برای اتصال لوازم آخر کابل به پیوند بار عرضه می شوندتوضیحات فنی نشان می دهد که گزینه های مختلف در دسترس برای پاسخگویی به نیازهای خاص مشتری است.
[درخواست ها]
[مواد] |
[ویژگی ها] و صفحه های جانبی |
[برنج ترمز]
• ابعاد A با اهرم در حالت کامل OFF استفاده از ابعاد A در محاسبه طول کابل.
• حداقل ابعاد B با اهرم در موقعیت کامل ON و تنظیم شده برای حداقل (CCW)
استفاده از ابعاد B حداقل در طول نصب و تنظیم اولیه.
اضافه کردن حرکت و افزایش تنظیم فشار ترمز.
• ابعاد B حداکثر با اهرم در موقعیت کامل ON و تنظیم شده برای حداکثر (CW)
سفر کردن
نصب جانبی 165-508-008
2.5 اینچ (64mm) صفحات جانبی گسترده؛ یک کابل، با سه مجموعه متناوب سوراخ های کلیمپ کابل. برای پوشش، پانل ابزار، صندلی بلند یا نصب قاب.
کیت B815با سخت افزار زیر عرضه می شود: | ||
کليوس پين | کترپین | ماشین لباسشویی |
فاصله های نصب شده (2) | کلیمپ کابل | پایه کلیمپ |
فاصله دهنده های کلیمپ (2) |
نصب جانبی 165-508-009
2.5 اینچ (64mm) صفحات جانبی گسترده؛ یک کابل. برای پوشش، پانل ابزار، صندلی بلند یا نصب قاب. بدون پشتیبانی کابل.
کیت B816با سخت افزار زیر عرضه می شود: | ||
کليوس پين | کترپین | ماشین لباسشویی |
فاصله های نصب شده (2) |
نصب فلنج 165-508-010
2.5 اینچ (64 میلی متر) صفحات جانبی گسترده؛ یک کابل. برای نصب کف پارتیج یا جزیره (خانه سگ).قاب سفت حفظ تراز سوراخ های راهنمای پین clevis برای بهبود عمر هر دو پین و صفحات جانبی.
کیت B817با سخت افزار زیر عرضه می شود: | ||
کليوس پين | کترپین | ماشین لباسشویی |
کلیمپ کابل | پایه کلیمپ | 5/16-24 پیچ (2) مغز (2) |
کوه جانبی 165-508-011
1.5 اینچ (38 میلی متر) صفحه های جانبی گسترده؛ یک کابل. برای پوشش، صفحه ابزار، صندلی بلند یا نصب قاب.
کیت B834با سخت افزار زیر عرضه می شود: | ||
کليوس پين | کترپین | ماشین لباسشویی |
فاصله های نصب شده (2) | کلیمپ کابل |
کوه جانبی 165-508-013
2.5 اینچ (64 میلی متر) صفحه های جانبی گسترده؛ دو کابل. برای پوشش، صفحه ابزار، صندلی بلند یا نصب قاب. توجه:هنگامی که در نظر گرفتن الزامات بار بار بر روی مجموعه اهرم خواهد بود مجموع بار در هر کابل.
کیت B835با سخت افزار زیر عرضه می شود: | ||
کلویس پین (2) | کترپین (2) | ماشین لباسشویی (2) |
فاصله های نصب شده (2) | بغل های کابل |
فلانج مونت ریگید 165-508-023
1.5 اینچ (38 میلی متر) پهن صفحه های جانبی؛ یک کابل.برای پوشش، صفحه ابزار، صندلی بلند یا نصب قاب.
کیت B837با سخت افزار زیر عرضه می شود: | ||
کليوس پين | کترپین | ماشین لباسشویی |
فاصله های نصب شده (2) | کلیمپ کابل | فاصله دهنده های کلیمپ (2) |
کوه جانبی 165-508-028
1.5 اینچ (38 میلی متر) صفحه های جانبی گسترده؛ یک کابل. برای پوشش، صفحه ابزار، صندلی بلند یا نصب قاب.
کیت B837با سخت افزار زیر عرضه می شود: | ||
کليوس پين | کترپین | ماشین لباسشویی |
فاصله های نصب شده (2) | کلیمپ کابل | فاصله دهنده های کلیمپ (2) |
نصب فلنج 165-508-078
2.5 اینچ (64mm) صفحات جانبی گسترده؛ دو کابل. برای نصب پارادایو، کف یا جزیره (خانه سگ).بار روی مجموعه اهرم، مجموع بار در هر کابل خواهد بود.. نصب فلنج بال
کیت B835با سخت افزار زیر عرضه می شود: | ||
کلویس پین (2) | کترپین (2) | ماشین لباسشویی (2) |
فاصله های نصب شده (2) | بغل های کابل |
تمام ابعاد خط هنر در اینچ نشان داده شده است
