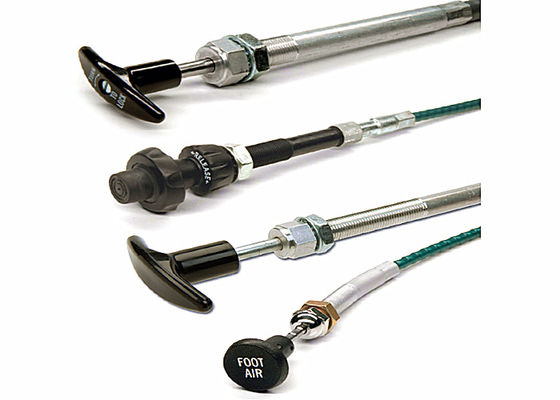

کابل کنترل کلاچ با عملکرد بالا برای کامیون ها / اتوبوس ها / قایق ها / تراکتور های مزرعه ای

کابل های کنترل سفارشی کابل کلاچ برای کامیون / اتوبوس / قایق / تراکتور مزرعه

این سری برای نیازهای ویژه مشتریان مختلف سفارشی شده است.

[ کد شماره بخش ]
ساخت و سازنمونه بخش شماره 173
173 استفاده از ابزار با میله های پایینی ضد زنگ.
174 استفاده از لوله پشتیبانی ضد زنگ و قسمت داخلی زره ضد زنگ
313 ️ کم اصطکاک EXT با تمام سطوح پلاستیکی و میله های پایینی فولاد ضد زنگ.
314 EXT با فرکانس کم با تمام سطوح پلاستیکی، میله های پایینی فولاد ضد زنگ و فولاد ضد زنگچرخشلوله هاي پشتيباني
وظیفه(قدرت حمل بار)
در دسترس در: V (خدمت بسیار سبک) ، L (خدمت سبک) ، M (خدمت متوسط) ، H (خدمت سنگین).
با استفاده از قطر بار یا میله پایینی از جدول A در زیر تعیین شود.
لوازم پایانی لوله️ TG
TT (Fittings Threaded در هر دو سر) ، GG (Fittings Grooved در هر دو سر) ، TG (Fittings Threaded در یک سر و Grooved در طرف دیگر). برای ابعاد، جدول A و نمودار B را مشاهده کنید.
طول سفر2
1 تا 6 اینچ. از جدول A و نمودار C در زیر تعیین کنید.
طول کل(اینچ) ¥ 90

[ ظرفیت حمل و طول سفر ]


[ لوازم آخر لوله ]
نوع T
فیتینگ پایانی لوله گره دار برای نصب پارادایو
نوع G
فیتینگ پایانی لوله ای که برای نصب با بولت های U یا کلیمپ استفاده می شود.


[ طول کل و سفر در اینچ ]
برای کابل های جایگزین
الف: کابل های قدیمی را بردارید.
B. طول را همانطور که در زیر نشان داده شده اندازه بگیرید.
ج. طول سفر رو اندازه بگير.
D. اندازه ی رشته را تعیین کنید.F. شماره ی اصلی قطعه را از جدول بالا انتخاب کنید.
برای کابل های جدید
A. طول کل را تعیین کنید.
ب. اندازه گیری سفر مورد نیاز. اضافه 1⁄4 ′′ و سپس به سمت بالا به نزدیک ترین کامل اینچ گرد.
ج. بارها را تعیین کنید و شماره قطعه اصلی را از جدول A انتخاب کنید.


[ کابل های کنترل سر محلي مونتاژ ]

*3 = میله پایینی از فولاد ضد زنگ **4 = میله پایینی از فولاد ضد زنگ، لوله پشتیبان و زره داخلی
